閉止キャップ・チーズドレンバルブ

チーズドレンは、MC型二重管の直管部分途中に取り付けます。万一、実管(内管)からの漏れが起きた場合、外管からチーズドレンに溜まる構造で、ドレンコックを開けることによって漏れたものを回収できます。

閉止キャップの最大の特徴は、Oリングが付いていることです。それにより、内管と外管が熱により伸縮率が違ってもOリングがそれを受け、閉止キャップの割れや万一の漏れを確実に防ぐことができます。

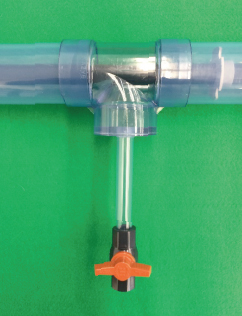

イメージ
イメージ

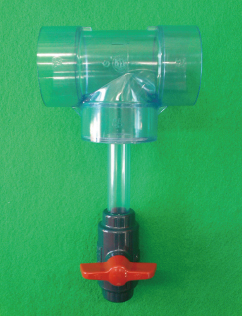

チーズドレンバルブ
チーズドレンバルブ

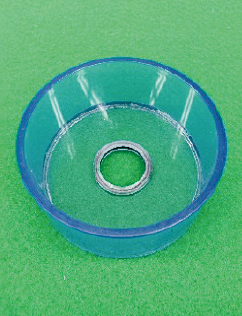

閉止キャップ Oリング付
閉止キャップ Oリング付

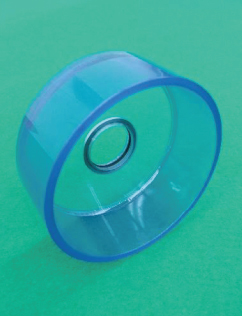

閉止キャップ Oリング付
閉止キャップ Oリング付

TV(透明管仕様閉止キャップ・Oリング付)

外管サイズ 実管サイズ 閉止キャップ品番
50A 16A対応品 TVMC16-EC50A
65A 20A対応品 TVMC20-EC65A
75A 25A対応品 TVMC25-EC75A
75A 30A対応品 TVMC30-EC75A
75A 40A対応品 TVMC40-EC75A
100A 50A対応品 TVMC50-EC100A

TV(透明管仕様チーズドレンバルブ)
(15A透明ドレン付バルソケ使用)

外管サイズ 実管対応サイズ チーズドレン品番
50A 16A対応品 TVMC-TDV50A
65A 20A対応品 TVMC-TDV65A
75×50A 25A・30A・
40A対応品
TVMC-TDV7550A
100×50A 50A対応品 TVMC-TDV10050A

VU(グレー管仕様閉止キャップ・Oリング付)

外管サイズ 実管対応サイズ 閉止キャップ品番
50A 16A対応品 VUMC16-EC50A
65A 20A対応品 VUMC20-EC65A
75A 25A対応品 VUMC25-EC75A
75A 30A対応品 VUMC30-EC75A
75A 40A対応品 VUMC40-EC75A
100A 50A対応品 VUMC50-EC100A
125A 65A対応品 VUMC65-EC125A
150A 75A対応品 VUMC75-EC150A
200A 100A対応品 VUMC100-EC200A
250A 125A対応品 VUMC125-EC250A
250A 150A対応品 VUMC150-EC250A
300A 200A対応品 VUMC200-EC300A

VU(グレー管仕様チーズドレンバルブ)
(100Aまで15A、125A~200Aは20A、250A以上は25A透明ドレン付バルソケ仕様)

外管サイズ 実管対応サイズ チーズドレン品番
50A 16A対応品 VUMC-TDV50A
65A 20A対応品 VUMC-TDV65A
75×50A 25A・30A・
40A対応品
VUMC-TDV7550A
100×50A 50A対応品 VUMC-TDV10050A
125A 65A対応品 VUMC-TDV125A
150×100A 75A対応品 VUMC-TDV150100A
200×100A 100A対応品 VUMC-TDV200100A
250×150A 125A・150A対応品 VUMC-TDV250150A
300×200A 200A対応品 VUMC-TDV300200A
