エルボドレン
エルボドレン
エルボドレン

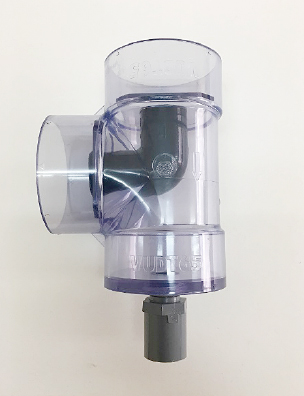

エルボドレン TV（内管エルボ・外管TVTチーズ 透明仕様）
| 実管（内管） × 外管（透明） |
品 番 | ||
|---|---|---|---|
| 90°エルボ・外管チーズ | |||
| 実管（内管エルボ） | |||
| TS | HITS | HT | |
| 16×50 | TSD16L-50TVT | HID16L-50TVT | HTD16L-50TVT |
| 20×65 | TSD20L-65TVT | HID20L-65TVT | HTD20L-65TVT |
| 25×75 | TSD25L-75TVT | HID25L-75TVT | HTD25L-75TVT |
| 30×75 | TSD30L-75TVT | HID30L-75TVT | HTD30L-75TVT |
| 40×75 | TSD40L-75TVT | HID40L-75TVT | HTD40L-75TVT |
| 50×100 | TSD50L-100TVT | HID50L-100TVT | HTD50L-100TVT |
エルボドレン VU（内管エルボ・外管VUTチーズ グレー仕様）
| 実管（内管） × 外管（VU） |
品 番 | ||
|---|---|---|---|
| 90°エルボ・外管チーズ | |||
| 実管（内管エルボ） | |||
| TS | HITS | HT | |
| 16×50 | TSD16L-50VUT | HID16L-50VUT | HTD16L-50VUT |
| 20×65 | TSD20L-65VUT | HID20L-65VUT | HTD20L-65VUT |
| 25×75 | TSD25L-75VUT | HID25L-75VUT | HTD25L-75VUT |
| 30×75 | TSD30L-75VUT | HID30L-75VUT | HTD30L-75VUT |
| 40×75 | TSD40L-75VUT | HID40L-75VUT | HTD40L-75VUT |
| 50×100 | TSD50L-100VUT | HID50L-100VUT | HTD50L-100VUT |
| 65×125 | TSD65L-125VUT | HID65L-125VUT | HTD65L-125VUT |
| 75×150 | TSD75L-150VUT | HID75L-150VUT | HTD75L-150VUT |
| 100×200 | TSD100L-200VUT | HID100L-200VUT | HTD100L-200VUT |
| 125×250 | TSD125L-250VUT | HID125L-250VUT | HTD125L-250VUT |
| 150×250 | TSD150L-250VUT | HID150L-250VUT | HTD150L-250VUT |
| 200×300 | TSD200L-300VUT | HID200L-300VUT | − |
注： HT二重管の場合、実管（内管）パイプのHTは熱伸縮率が温度により、大きな伸縮量になる場合があります。
そのため、設計段階や施工段階で十分に伸縮処理をすることが重要になります。
分岐部近傍（2m以内）に固定支持を設け、外管についても伸縮継手などを考慮してください。
