ハーフパイプ
実管がSUS管や鋼管・銅管の場合でも継手部分から漏れる恐れがあります。
その場合、継手のみの対策の場合には、ジョイントボックスがコストダウンも含め最も良いと思います。
しかし、直管部分は絶対漏れない材質とは言えず、使う薬品濃度によっては、ピンホールの穴が開く可能性もあり、また劣化による腐食で漏れが発生する可能性も否定できません。
その場合には、後から全ての実管を覆うことができ、工場の生産を止める必要もなく、簡単に工事が可能な製品がハーフパイプです。
注 ： 実管パイプが並列で何本も並んでいる場合、後からハープパイプを被せるスペースがあるのかをご確認ください。

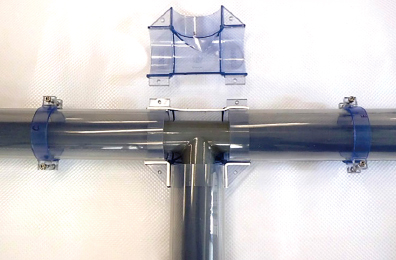

ハーフパイプのイメージ

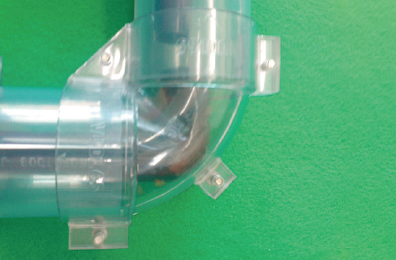

エルボハーフ
TV（VU透明管仕様）
| 実管サイズ | 品 番 | ||
|---|---|---|---|
| 直管4m ハーフ | 90°エルボ ハーフ | 45°エルボ ハーフ | |
| 15A | TVHP15-50SP | TVHP15-50DL | TVHP15-50DL45 |
| 20A | TVHP20-65SP | TVHP20-65DL | TVHP20-65DL45 |
| 25A | TVHP25-65SP | TVHP25-65DL | TVHP25-65DL45 |
| 32A | TVHP32-75SP | TVHP32-75DL | TVHP32-75DL45 |
| 40A | TVHP40-75SP | TVHP40-75DL | TVHP40-75DL45 |
| 50A | TVHP50-100SP | TVHP50-100DL | TVHP50-100DL45 |
| 65A | TVHP65-125SP | − | − |
| 80A | TVHP80-150SP | − | − |
| 100A | TVHP100-200SP | − | − |
☆直管には、実管用のセンターリングが付いております。
●実管15A/20A/25A/32Aは、4個/幅5mm付
●実管40A/50A/65A/80Aは、3個/幅5mm付
●実管100Aは、4個/幅5mm付
●内管がSUSやTS、HITSなどではなく、ポリエチレンパイプなど軟らかいパイプを使用する場合には、付属のセンターリングと同じ数の分だけ追加用のセンターリングを増やしてください。

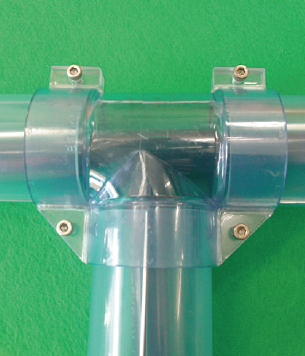

チーズハーフ

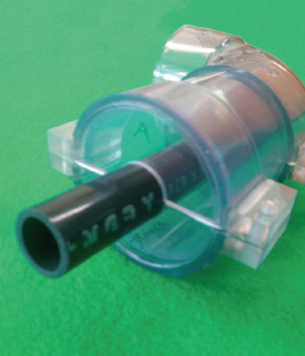

閉止キャップハーフ

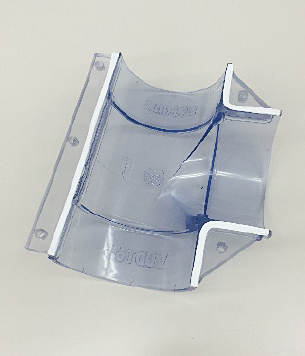

フッ素ゴムパッキンが付いています。
TV（VU透明管仕様）
| 実管サイズ | 品 番 | |
|---|---|---|
| チーズ ハーフ | 閉止キャップ ハーフ | |
| 15A | TVHP15-50DT | TVHP15-50EC |
| 20A | TVHP20-65DT | TVHP20-65EC |
| 25A | TVHP25-65DT | TVHP25-65EC |
| 32A | TVHP32-75DT | TVHP32-75EC |
| 40A | TVHP40-75DT | TVHP40-75EC |
| 50A | TVHP50-100DT | TVHP50-100EC |
TV（VU透明管仕様）
| 外管サイズ | 品 番 | |
|---|---|---|
| 固定バンド | ソケット ハーフ | |
| 50A | TVHP-KB50A | TVHP-DS50A |
| 65A | TVHP-KB65A | TVHP-DS65A |
| 75A | TVHP-KB75A | TVHP-DS75A |
| 100A | TVHP-KB100A | TVHP-DS100A |
| 125A | TVHP-KB125A | − |
| 150A | TVHP-KB150A | − |
| 200A | TVHP-KB200A | − |
| 250A | TVHP-KB250A | − |
| 300A | TVHP-KB300A | − |
☆ハーフパイプの直管を留める固定バンドは、60cm未満間隔で本数計算をお願いします。

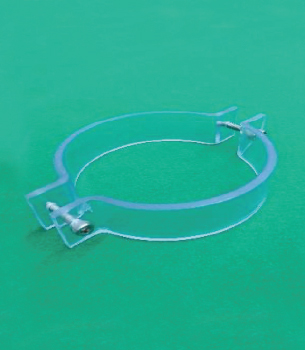

固定バンド

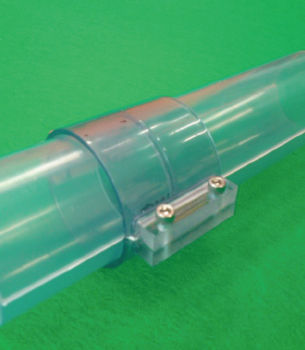

ソケットハーフ

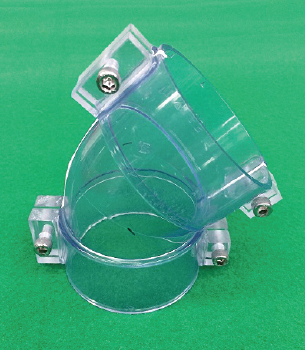

45°エルボハーフ
TV（異径ソケットハーフ・
透明管仕様）
| 外管サイズ | 品 番 |
|---|---|
| 異径ソケット ハーフ | |
| 75×50A | TVHP-IN7550A |
| 75×65A | TVHP-IN7565A |
| 100×50A | TVHP-IN10050A |
| 100×75A | TVHP-IN10075A |
TV（VUチーズドレンバルブ
ハーフ・透明管仕様）
| 外管サイズ | 品 番 |
|---|---|
| チーズドレンバルブ ハーフ |
|
| 50A | TVHP-TDV50A |
| 65A | TVHP-TDV65A |
| 75×50A | TVHP-TDV7550A |
| 100×50A | TVHP-TDV10050A |
TV（異径チーズハーフ・
透明管仕様）
| 実管サイズ | 品 番 |
|---|---|
| 異径チーズ ハーフ | |
| 25×15A | ETVH2515-7550DT |
| 32×15A | ETVH3215-7550DT |
| 40×15A | ETVH4015-7550DT |
| 50×15A | ETVH5015-10050DT |
| 50×25A | ETVH5025-10075DT |
| 50×32A | ETVH5032-10075DT |
| 50×40A | ETVH5040-10075DT |
VU（グレー管仕様）
| 実管サイズ | 品 番 | ||
|---|---|---|---|
| 直管4m ハーフ | 90°エルボ ハーフ | 45°エルボ ハーフ | |
| 15A | VUHP15-50SP | VUHP15-50DL | VUHP15-50DL45 |
| 20A | VUHP20-65SP | VUHP20-65DL | VUHP20-65DL45 |
| 25A | VUHP25-65SP | VUHP25-65DL | VUHP25-65DL45 |
| 32A | VUHP32-75SP | VUHP32-75DL | VUHP32-75DL45 |
| 40A | VUHP40-75SP | VUHP40-75DL | VUHP40-75DL45 |
| 50A | VUHP50-100SP | VUHP50-100DL | VUHP50-100DL45 |
| 65A | VUHP65-125SP | VUHP65-125DL | VUHP65-125DL45 |
| 80A | VUHP80-150SP | VUHP80-150DL | VUHP80-150DL45 |
| 100A | VUHP100-200SP | VUHP100-200DL | VUHP100-200DL45 |
| 125A | VUHP125-250SP | VUHP125-250DL | VUHP125-250DL45 |
| 150A | VUHP150-250SP | VUHP150-250DL | VUHP150-250DL45 |
| 200A | VUHP200-300SP | VUHP200-300DL | VUHP200-300DL45 |
☆直管には、実管用のセンターリングが付いております。
●実管15A/20A/25A/32Aは、4個/幅5mm付
●実管40A/50A/65A/80Aは、3個/幅5mm付
●実管100Aは、4個/幅5mm、125Aは、4個/幅8mm、200Aは、4個/幅10mm付
●内管がSUSやTS、HITSなどではなく、ポリエチレンパイプなど軟らかいパイプを使用する場合には、付属のセンターリングと同じ数の分だけ追加用のセンターリングを増やしてください。
VU（グレー管仕様）
| 実管サイズ | 品 番 | |
|---|---|---|
| チーズ ハーフ | 閉止キャップ ハーフ | |
| １5A | VUHP15-50DT | VUHP15-50EC |
| 20A | VUHP20-65DT | VUHP20-65EC |
| 25A | VUHP25-65DT | VUHP25-65EC |
| 32A | VUHP32-75DT | VUHP32-75EC |
| 40A | VUHP40-75DT | VUHP40-75EC |
| 50A | VUHP50-100DT | VUHP50-100EC |
| 65A | VUHP65-125DT | VUHP65-125EC |
| 80A | VUHP80-150DT | VUHP80-150EC |
| 100A | VUHP100-200DT | VUHP100-200EC |
| 125A | VUHP125-250DT | VUHP125-250EC |
| 150A | VUHP150-250DT | VUHP150-250EC |
| 200A | VUHP200-300DT | VUHP200-300EC |
チーズドレンバルブハーフ
VU（ソケットハーフ・グレー管仕様）
| 外管サイズ | 品 番 |
|---|---|
| ソケット ハーフ | |
| 50A | VUHP-DS50A |
| 65A | VUHP-DS65A |
| 75A | VUHP-DS75A |
| 100A | VUHP-DS100A |
| 125A | VUHP-DS125A |
| 150A | VUHP-DS150A |
| 200A | VUHP-DS200A |
| 250A | VUHP-DS250A |
| 300A | VUHP-DS300A |
VU（チーズドレンバルブハーフ・
グレー管仕様）
| 外管サイズ | 品 番 |
|---|---|
| チーズドレンバルブ ハーフ | |
| 50A | VUHP-TDV50A |
| 65A | VUHP-TDV65A |
| 75×50A | VUHP-TDV7550A |
| 100×50A | VUHP-TDV10050A |
| 125A | VUHP-TDV125A |
| 150×100A | VUHP-TDV150100A |
| 200×100A | VUHP-TDV200100A |
| 250×150A | VUHP-TDV250150A |
| 300×200A | VUHP-TDV300200A |
VU（異径チーズハーフ・
グレー管仕様）
| 実管サイズ | 品 番 |
|---|---|
| 異径チーズ ハーフ |
|
| 25×15A | EVUH2515-7550DT |
| 32×15A | EVUH3215-7550DT |
| 40×15A | EVUH4015-7550DT |
| 50×15A | EVUH5015-10050DT |
| 50×25A | EVUH5025-10075DT |
| 50×32A | EVUH5032-10075DT |
| 50×40A | EVUH5040-10075DT |
| 80×25A | EVUH8025-15075DT |
| 80×32A | EVUH8032-15075DT |
| 80×40A | EVUH8040-15075DT |
| 80×50A | EVUH8050-150100DT |
| 80×65A | EVUH8065-150125DT |
| 100×50A | EVUH10050-200100DT |
| 100×80A | EVUH10080-200150DT |
| 125×100A | EVUH125100-250150DT |
| 150×75A | EVUH15075-250150DT |
| 150×100A | EVUH150100-250200DT |
VU（異径ソケットハーフ・
グレー管仕様）
| 外管サイズ | 品 番 |
|---|---|
| 異径ソケット ハーフ |
|
| 75×50A | VUHP-IN7550A |
| 75×65A | VUHP-IN7565A |
| 100×50A | VUHP-IN10050 |
| 100×65A | VUHP-IN10065A |
| 100×75A | VUHP-IN10075A |
| 125×100A | VUHP-IN125100A |
| 150×100A | VUHP-IN150100A |
| 150×125A | VUHP-IN150125A |
| 200×100A | VUHP-IN200100A |
| 200×125A | VUHP-IN200125A |
| 200×150A | VUHP-IN200150A |
| 250×200A | VUHP-IN250200A |
| 300×200A | VUHP-IN300200A |
| 300×250A | VUHP-IN300250A |
追加用ハーフパイプ
直管用センターリング
| 実管 サイズ |
品 番 |
|---|---|
| ハーフパイプ用 センターリング |
|
| TV | |
| 15A | SR15-50TVH |
| 20A | SR20-65TVH |
| 25A | SR25-65TVH |
| 32A | SR32-75TVH |
| 40A | SR40-75TVH |
| 50A | SR50-100TVH |
| 65A | SR65-125TVH |
| 80A | SR80-150TVH |
| 100A | SR100-200TVH |
| 125A | SR125-250TVH |
| 150A | SR150-250TVH |
| 200A | SR200-300TVH |

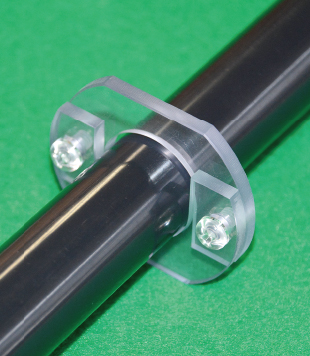

ハーフパイプ直管用センターリング

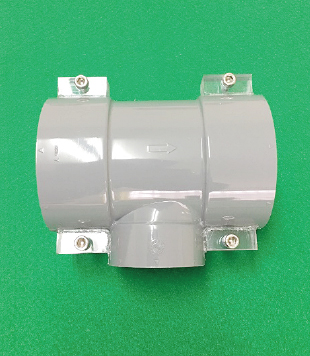

異径チーズハーフ

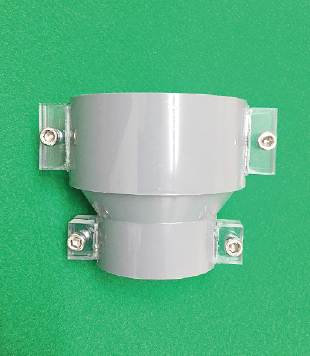

異径ソケットハーフ
